مقارنة بين الصمام البوابي ذي الإسفين المرن والإسفين المصمت: دليل اختيار تصميم المقعد المناسب

للصمام البوابي وظيفة محددة بدقة: العزل الكامل بمجرى تدفق كامل، والإغلاق المحكم، وتوفير أنبوب مفتوح بأقل هبوط ممكن في الضغط عند إعادة فتحه. وتؤدي كلتا العائلتين الواردتين في هذا الدليل هذه الوظيفة بكفاءة، فكلاهما صمامات ذات تجويف كامل وثنائية الاتجاه يُحظر استخدامها تماماً في أغراض الخنق والتحكم بالتدفق. أما الفارق الحاسم بينهما فيكمن في سطح الإحكام؛ وهذا الاختلاف الفردي هو ما يحدد السعر، وحدود درجات الحرارة، والتوافق مع الوسائط، وتكاليف الصيانة، والمعايير التي يمكن اعتماد الصمام وفقاً لها.

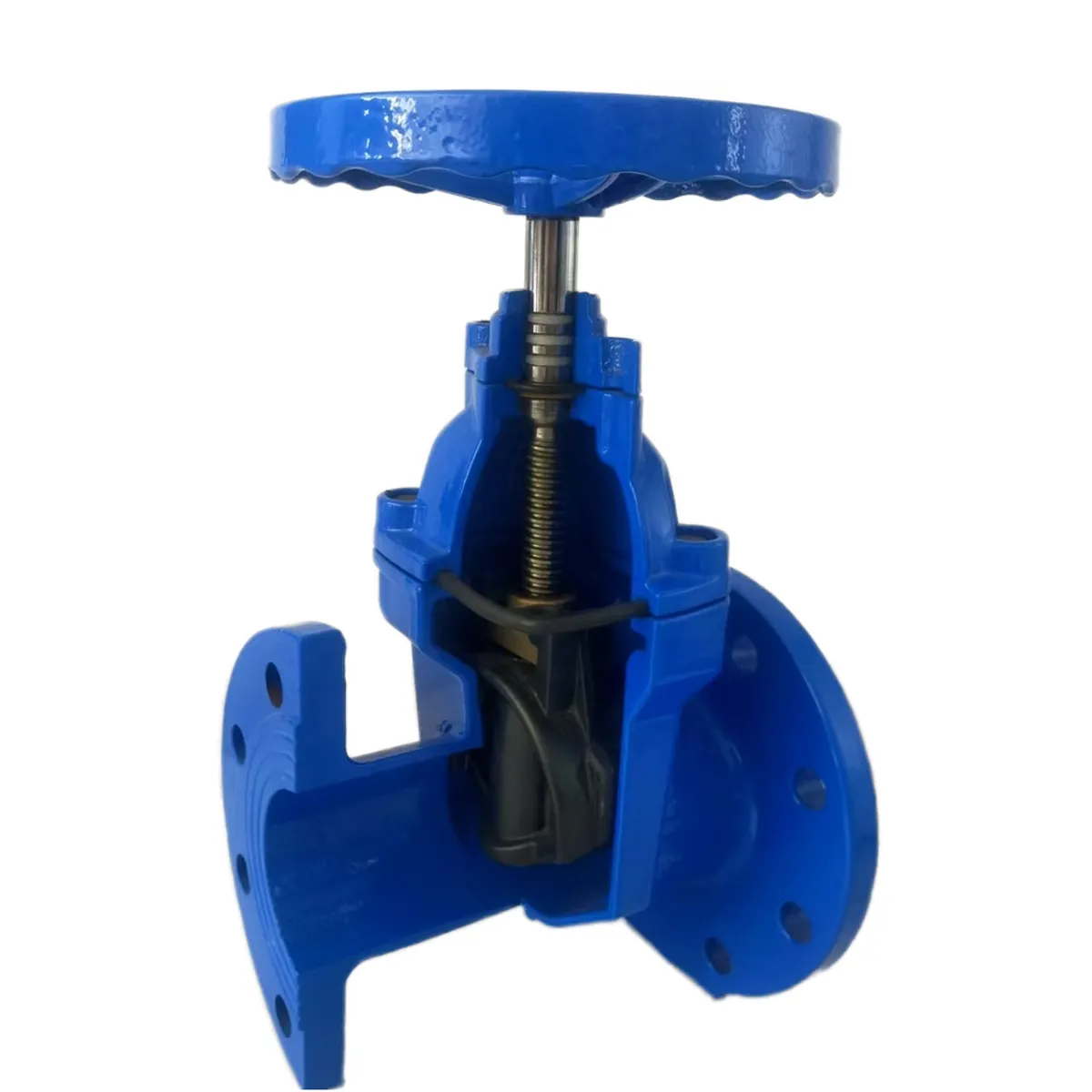

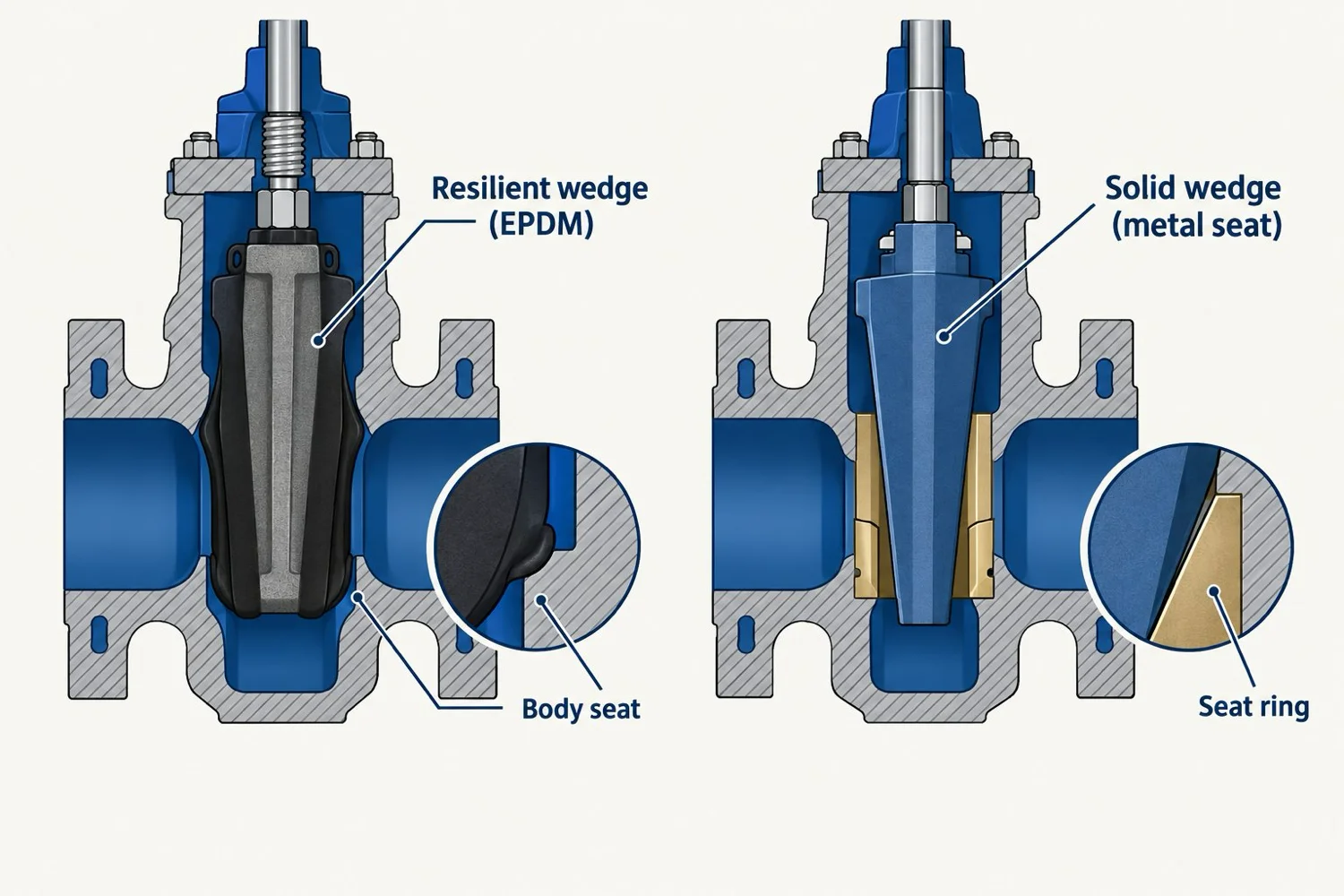

تتضح المصطلحات الهندسية في المواصفات بسهولة؛ فالمصطلحات "ذو مقعد مرن" أو "إسفين مرن" أو "مقعد لدن" تعني أن الإسفين يحمل مادة مطاطية (غالباً EPDM) هي المسؤولة عن تحقيق الإحكام. بينما يعني "الإسفين المصمت" أو "المقعد المعدني" وجود تلامس مباشر بين معدن ومعدن عند المقعد. واليوم، فإن صمامات شبكات المياه بأقطار DN50-DN600 الموردة إلى منطقة الخليج تعتمد في غالبيتها الساحقة على الإسفين المرن، بينما يظل الإسفين المصمت خياراً أساسياً في خطوط البخار والزيت الساخن والعمليات الصناعية ذات الحرارة المرتفعة، فضلاً عن المشاريع القائمة ذات المواصفات القديمة التي وُضعت قبل تطور تقنيات المطاط الصناعي.

كذلك تنعكس أنماط الأعطال بين التصميمين؛ إذ يتعطل الإسفين المرن حين يتعرض المطاط للتلف بفعل درجات حرارة تتجاوز حده المسموح، أو الهيدروكربونات التي تؤدي لانتفاخ مطاط EPDM، أو تدفقات الخبث الكاشطة التي تمزق الطبقة الخارجية. أما الإسفين المصمت فيتعطل عند تلوث أو تآكل أسطح المقاعد المعدنية: كحبات رمل تنحصر في المجرى المخروطي، أو نقر التآكل المتنامي خلال فترات التوقف الطويلة، أو التشوه الحراري الذي يرفع الإسفين عن مقاعده. والاختيار السليم يقوم أساساً على مطابقة مبدأ الإحكام مع المخاطر التشغيلية الفعلية داخل الخط.

يقوم مفهوم الإحكام هنا على وصلة ضغط بين المطاط والمعدن؛ حيث يتكون الإسفين من قلب من حديد الدكتايل مغلف بغلاف مبركن من مطاط EPDM، ومزود عادة بشفة إحكام ممتدة على كامل المحيط. أما مقعد الهيكل فهو عبارة عن مجرى أملس مشغل آلياً داخل جسم الصمام المطلي بالإيبوكسي، دون وجود حلقات مقاعد منفصلة أو مثبتات قد تتعرض للارتخاء. وعند هبوط الإسفين نحو المقعد، ينضغط المطاط بجزء ضئيل من المليمتر ليحقق إغلاقاً محكماً مانعاً للفقاعات، ويُختبر عادة لضمان انعدام التسريب تماماً عند ضغط يعادل 1.1 ضعف الضغط الاسمي (1.1 × PN) وفقاً لإجراءات EN 1074-2 أو AWWA C515.

تفصل ثلاثة تفاصيل هندسية رئيسية بين الصمام ذي الإسفين المرن فائق الجودة والبدائل منخفضة التكلفة. أولاً جودة المطاط: يجب أن يكون مركب EPDM معتمداً لمياه الشرب (حاصل على ترخيص WRAS أو KTW أو ACS لمشاريع مياه الشرب)، ومقاوماً للكلورامين (إذ يتحلل مطاط EPDM التقليدي في شبكات المياه المعالجة بالكلورامين، وتتوفر مركبات خاصة مقاومة له لهذا الغرض تحديداً)، فضلاً عن الفلكنة الكاملة والمثالية على القلب المعدني دون أي فجوات غير ملتصقة قد تتسرب إليها المياه وتسبب صدأ الحديد بالداخل. ثانياً صامولة الساق: في أرقى تصميمات شبكات المياه تكون الصامولة محتواة ومثبتة داخل الإسفين في مجرى شبه منحرف، وبذلك يتحمل الإسفين قوى الدفع المحورية للساق مباشرة بدلاً من تحميلها على المطاط. ثالثاً توجيه الإسفين: يجب تزويد الإسفين بأضلاع أو نتوءات توجيه تنزلق بسلاسة على جدران الهيكل وتمنع احتكاك المطاط بسطح المقعد وتآكله أثناء دورات الفتح والإغلاق.

الميزة الكبرى تكمن في الجانب التشغيلي؛ فالصمام ذو الإسفين المرن يُغلق بإحكام يدوي سهل، ولا يتطلب أبداً إعادة جلي للمقعد، كما يتحمل وجود كميات طفيفة من الرمل أو مخلفات الإنشاءات عند المقعد بفضل مرونة المطاط التي تطوق الحبيبات، ويحافظ على منع التسرب بنسبة 100% لعقود في شبكات المياه النظيفة. وحدود استخدامه واضحة بالمثل: فدرجة حرارة التشغيل المستمر محددة عموماً بحد أقصى 80 °C لمركبات EPDM القياسية، ويُحظر تماماً تعرض المطاط للبخار أو الوسائط الهيدروكربونية، كما ينبغي تجنب تشغيله آلاف المرات يومياً نظراً لأن المطاط عنصر استهلاكي مقارنة بالمعادن.

يُعد الصمام ذو الإسفين المصمت التصميم الأقدم والأبسط ميكانيكياً؛ حيث يتكون من إسفين مخروطي أحادي القطعة مصنوع عادة من حديد الدكتايل أو الفولاذ المسبوك، ينحشر بين حلقتي مقعد متطابقتين. وتُصنع هذه الحلقات من البرونز أو النحاس الأصفر أو الفولاذ المقاوم للصدأ، وتُركب بالكبس أو اللولبة داخل هيكل الصمام الحديدي، أو تصنع بالكامل من الحديد في النسخ المخصصة للصناعات الثقيلة. ويتم الإغلاق عن طريق تداخل ميكانيكي دقيق بين مستويين مخروطيين مشغلين، دون وجود أي عنصر مرن في مسار الإحكام، وهو ما يمثل ميزته الكبرى ونقطة ضعفه في آن واحد.

تتمثل الميزة في انعدام أي قيود حرارية في مسار الإحكام تقل عن درجة تحمل المسبوكات نفسها؛ فالإسفين ذو المقاعد المعدنية يتحمل البخار المشبع، والزيت الحراري الساخن، وخطوط تغذية الغلايات، والتقلبات الحرارية الشديدة التي قد تتلف أي مركب مطاطي. كما أنه يتمتع بثبات أبعادي يدوم لعقود. ونظراً لأن أسطح الإحكام معدنية، يمكن إعادة جلي وصقل مقاعد الصمام وإعادته للخدمة بدلاً من استبداله بالكامل، ولهذا يظل الإسفين المصمت الخيار الافتراضي في مصافي النفط ومحطات توليد الطاقة ومنظومات الزيوت الساخنة.

أما نقطة الضعف فتكمن في الحساسية تجاه الشوائب؛ إذ إن الوصلة تعتمد على تداخل ميكانيكي دقيق بين مخروطين صلبين، وبالتالي فإن أي ذرة شوائب تعلق عند المقعد تمنع الإغلاق الكامل. فوجود حبة رمل واحدة على مقعد صمام DN100 كفيل بإحداث تسريب مرئي ملحوظ، كما أن خطوط تصريف مياه الأمطار الحاوية على أتربة ورواسب قد تجعل الصمام المعدني يسرب باستمرار. ولهذا السبب ابتعدت قطاعات مياه الشرب عن المقاعد المعدنية، فالشوائب أمر شائع في الشبكات المدفونة، والإسفين المرن يمتلك القدرة على الانطباق حول الحبيبات بعكس المقاعد المعدنية الصلبة.

يضاف إلى ذلك مسألة صحية بالغة الأهمية في مشاريع مياه الشرب؛ إذ تشكل التجاويف المحيطة بحلقات المقاعد في الصمامات المعدنية التقليدية مناطق ركود للمياه، مما يعزز نمو الأغشية الحيوية (biofilm) ويحفز التآكل. في المقابل، تتميز هياكل صمامات الإسفين المرن الحديثة بمجرى مائي انسيابي وأملس تماماً وخالٍ من أي تجاويف مقاعد. وهذا أحد الأسباب الرئيسية التي جعلت مواصفات مياه الشرب الأوروبية EN ومعظم مناقصات البلديات في دول مجلس التعاون الخليجي تلزم باستخدام تصميم الإسفين المرن لشبكات مياه الشرب المدفونة.

يلخص الجدول التالي الفوارق الأساسية بين العائلتين استناداً إلى المعايير الفعلية المعتمدة في مواصفات المشاريع. استخدم هذا الجدول كأداة فرز أولية، ثم تحقق بدقة من البنود الحاسمة (درجة الحرارة، نوعية الوسيط، والمعيار القياسي) ومطابقتها لظروف الخط لديك قبل اعتماد القائمة المختصرة للتوريد.

تنبيه جوهري بشأن المعايير القياسية: تغطي مواصفات BS 5163 وEN 1074 كلا نوعي المقاعد؛ وعليه فإن مجرد كتابة "BS 5163" في صحيفة البيانات لا يحدد بذاته ما إذا كان الصمام بإسفين مرن أو معدني. يجب النص صراحة على نوع المقعد (مرن أو معدني)، إذ يُعد إغفال هذا التحديد سبباً متكرراً لورود توريدات خاطئة في مشاريع التحديث وإعادة التأهيل التي تكتفي بنسخ أرقام المعايير القديمة دون تفصيل.

اعتمد مواصفة الإسفين المرن كلما تحققت الشروط التالية معاً: الوسيط المنقول هو الماء (مياه شرب، مياه خام، شبكات ري، أو مياه أنظمة التكييف والتدفئة المبردة أو الساخنة تحت 80 °C)، ودرجة حرارة التشغيل لا تتجاوز الحدود المعتمدة للمطاط، والصمام مخصص للفتح والإغلاق التامين في فترات متباعدة وليس لتنظيم التدفق المستمر.

• خطوط النقل والتوزيع الرئيسية للبلديات: الصمامات المدفونة بساق غير صاعدة، المصنوعة من حديد الدكتايل والمطلية بالإيبوكسي، وهي الخيار القياسي عالمياً؛ حيث يُعد الإغلاق التام المانع للفقاعات والتجويف الخالي من الشقوق متطلباً غير قابل للتفاوض في مياه الشرب.
• شبكات الري الزراعي وتنسيق الحدائق: وجود الرمال في المياه أمر اعتيادي، والمقعد المطاطي يمتص الحبيبات بسهولة دون أن يتسبب ذلك في تسريب كما يحدث في المقاعد المعدنية.
• أنظمة مكافحة الحريق: تُعتمد الصمامات ذات المقاعد المرنة في العديد من التركيبات الحاصلة على إدراج FM/UL متى سمحت المواصفات بذلك؛ ويجب التحقق من حالة الإدراج المحددة لكل مشروع.
• أنظمة التكييف وخدمات المباني (HVAC): دوائر المياه المبردة والساخنة منخفضة الحرارة حتى 80 °C، حيث يبرر انعدام التسرب التام وانعدام الحاجة للصيانة اختيار هذا التصميم.
• عزل خطوط السحب والطرد في المضخات للوسائط النظيفة: يحافظ القطر الكامل على بقاء فواقد السحب شبه معدومة، كما تلائم دورات الفتح والإغلاق المتباعدة طبيعة المقعد المطاطي.

ضمن هذه الفئة، يتم اختيار نوع الساق بحسب سهولة الوصول ومساحة التركيب: استخدم الساق غير الصاعدة (NRS) في غرف التفتيش المدفونة التي تفتقر إلى الارتفاع الرأسي، مع متابعة موضع الإسفين عبر مؤشر أو وصلة إطالة. واستخدم الساق الصاعدة مع القوس الخارجي (OS&Y) في غرف المضخات والمحطات وخطوط الحريق حيث يُشترط التحقق البصري المباشر من موضع الصمام. ولا يؤثر نوع الساق على اختيار الإسفين، فكلاهما متوفر عبر معايير DIN وAWWA: مثل صمام DIN F4 المرن بساق غير صاعدة للشبكات المترية، وصمام AWWA المرن بساق غير صاعدة لمواصفات المياه الأمريكية، أو صمام OS&Y ذو المقعد المرن عندما يكون المؤشر البصري مطلوباً.

لم يفقد الإسفين المصمت أهميته الهندسية؛ فعلى الرغم من استبعاده من التطبيقات المذكورة أعلاه، فإنه يظل الخيار المهيمن في مجالات أخرى. حدد صمام الإسفين ذي المقاعد المعدنية كلما انطبق أيٌّ مما يلي:

• البخار المشبع وخطوط المكثفات: يعجز المطاط عن الصمود في هذه البيئات، ويكون خيار العزل القياسي هو صمام إسفين مصمت من الفولاذ المسبوك وفق API 600 أو صمام بهيكل حديدي ومقاعد معدنية وفق BS 5163.
• شبكات الزيت الحراري ودوائر درجات الحرارة العالية: من 200 °C فما فوق، مع تقلبات حرارية تشوه المطاط سريعاً قبل أن تؤثر على الإسفين الفولاذي الصلب.
• خدمات الهيدروكربونات وتطبيقات الغاز: ينتفخ مطاط EPDM بشدة عند ملامسة الزيوت، وبالتالي فإن المسار الفني المتوافق هو المقاعد المعدنية المزودة بحشوات مناسبة مثل الجرافيت.
• التشغيل المتكرر في درجات حرارة مرتفعة خالية من الشوائب: تتفوق الأسطح المعدنية على المطاط بأضعاف مضاعفة في العمر الافتراضي عندما يكون الوسيط خالياً من المواد الكاشطة.
• توحيد معايير المنشآت القديمة: المصافي ومحطات الطاقة المجهزة بصمامات ذات مقاعد معدنية قابلة للجلي تحافظ على إجراءات صيانة موحدة وتتجنب متطلبات تأهيل وتقييم اللدائن.

بالنسبة لإصدارات المقاعد المعدنية ذات الهيكل الحديدي التي لا تزال مطلوبة في المياه الصناعية وشبكات الصرف والاستخدامات العامة، فإن الخيارات العملية في هذا الموقع تشمل صمام DIN F4 ذو المقاعد المعدنية، وصمام BS 5163 ذو المقاعد المعدنية، وصمام المقاعد المعدنية وفق المعيار الصيني (Z45T) للمشاريع المعتمدة للمواصفات الصينية، وصمام OS&Y ذو المقاعد المعدنية (Z41T) عند الحاجة لساق صاعدة. وعند توريد أي صمام ذي مقاعد معدنية، يجب التأكيد الصارم على مادة صنع المقعد (برونز، نحاس، أو فولاذ مقاوم للصدأ)، وفئة التسريب المسموحة وفق ISO 5208 أو API 598، وما إذا كانت المقاعد قابلة للاستبدال، إذ إن المقعد غير القابل للتجديد يحول الصيانة إلى استبدال كامل للصمام.

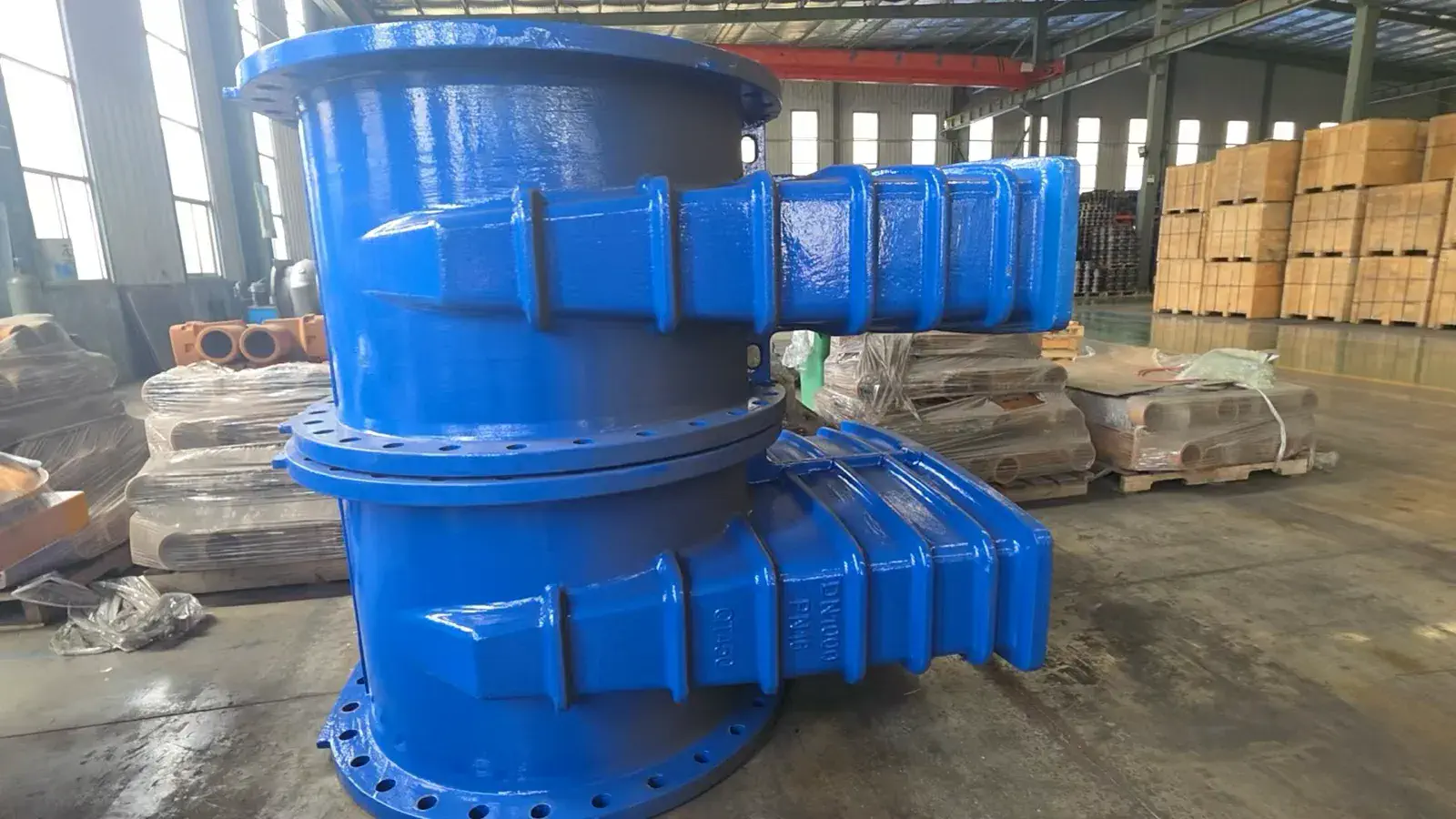

بمجرد الاستقرار على نوع الإسفين، ينتقل النقاش الفني إلى مادة الهيكل ونوع الطلاء والمعيار القياسي. مادة الهيكل المعتمدة لشبكات مياه الشرب والبنية التحتية هي حديد الدكتايل (EN-GJS-500-7 أو ASTM A536)، بينما يُستخدم الفولاذ المسبوك (WCB) عندما تخرج درجات الحرارة أو الضغوط عن نطاق تحمل الحديد. أما الطلاء المعتمد للصمامات المدفونة ومياه الشرب فهو مسحوق الإيبوكسي المترابط انصهارياً (FBE)، ويُطبق بعد تنظيف السطح بالكامل بالنفث الرملي بسمك لا يقل عن 250 µm، مع شهادات اعتماد ملامسة مياه الشرب مثل WRAS أو KTW أو ACS أو NSF-61 بحسب متطلبات السوق المستهدف. ولا يُعد هذا الطلاء عنصراً تجميلياً؛ فوجود ثقب مجهري واحد في الإيبوكسي على هيكل مدفون من حديد الدكتايل كفيل بإحداث تآكل جرافيتي ينخر جدار الصمام خلال بضع سنوات في التربة العدوانية.

ترتبط المعايير الهندسية بنوع الإسفين بصورة تفوق توقعات مسؤولي المشتريات. يحدد معيار DIN 3352 الأبعاد الكلية بين الوجهين (F4 القصير، وF5 الطويل) ويمثل المرجع الهندسي في أوروبا وأغلب بلدان آسيا؛ انظر صمام F4 المرن وصمام F5 المرن لكلا النمطين. ويمثل AWWA C515 المعيار المعتمد لشبكات المياه الأمريكية، بسمك جدار مخفض مقارنة بمعيار C509 الأقدم وشروط أكثر صرامة للمطاط والطلاء، ويقابله صمام AWWA المرن وإصدار OS&Y المقابل له. كما يضيف معيار EN 1074-1/2 اختبارات الملاءمة للغرض المخصص لمياه الشرب في أوروبا. وللمشاريع المصممة وفق BS 5163 يجب تأكيد فئة المقعد صراحة كما أسلفنا، بينما يحكم معيار GB/T 12232 سلسلة الصمامات ذات المقاعد المعدنية GB للمناقصات المعتمدة على المعايير الصينية.

يحميك فحصان أساسيان من مخاطر استلام شحنات غير مطابقة: أولاً، البعد بين الوجهين (Face-to-Face): فالصمام بتصميم F4 لن يركب مطلقاً في مسافة مخصصة لصمام F5 أو أبعاد AWWA C515، وبالتالي يجب مطابقة الأبعاد الهندسية لمعيار شبكة الأنابيب حتى لو حمل الصمامان نفس تصنيف "DN وPN". ثانياً، ضغط الاختبار: تختلف إجراءات الاختبار في EN 1074-2 عنها في AWWA C515، وعليه فإن الصمام المعتمد وفق أحدهما لا يعني بالضرورة امتثاله للآخر، وتتزايد طلبات البلديات في الخليج لتقديم أدلة اعتماد مزدوجة موثقة بدلاً من مجرد خطابات المعادلة النظرية.

قبل قبول أي عرض أسعار لصمامات بوابية، أجب عن هذه الأسئلة الخمسة بالترتيب؛ فهي تحسم اختيار الإسفين بدقة وتعالج تفاصيل المواصفات التي تتسبب عادة في المشاكل الميدانية أثناء التنفيذ.

1. ما هو نوع الوسيط وأقصى درجة حرارة تشغيل مستمر؟ مياه الشرب أو تطبيقات التكييف تحت 80 °C تشير بوضوح للإسفين المرن؛ بينما أي خط يحوي بخاراً أو زيتاً حرارياً أو هيدروكربونات يتطلب إسفيناً مصمتاً بمادة هيكل مناسبة. وإذا كانت الحرارة قريبة من الحد، اطلب تأكيداً كتابياً لمركب EPDM يتحمل الحرارة العالية أو انتقل مباشرة للفئة الأعلى، ولا تترك الأمر لتقدير المورد الشخصي.
2. هل يحتوي الخط على رمال أو رواسب طينية؟ تميل تطبيقات الري والمياه الخام وتصريف مياه الأمطار لصالح الإسفين المرن بقوة تفوق المياه النظيفة، نظراً لقدرة المقعد المطاطي على احتواء الحبيبات دون تلف؛ أما استخدام الإسفين المصمت مع الشوائب فيعني حتمية حدوث تسريب خلال العام الأول.
3. ما هو معيار شبكة الأنابيب الذي يحدد الأبعاد الهندسية؟ حدد أولاً DIN F4/F5 أو AWWA C515 أو BS 5163 أو GB/T، ثم اطلب الصمامات وفقاً لأبعاد الوجهين والشفاه المطابقة لذلك المعيار. فالمنشآت ذات المعايير المختلطة تضطر لاستخدام قطع تحويل تتسبب في تسريبات وتكلف مبالغ تفوق ما تم توفيره في سعر الصمامات.
4. ما هي فئة منع التسريب التي تشترطها مواصفات المشروع؟ الإغلاق التام المانع للفقاعات عند 1.1 × PN هو النطاق القياسي للإسفين المرن. وإذا كان الخط يتقبل معدلات التسريب وفق ISO 5208 / API 598، فقد يكون المقعد المعدني مقبولاً، لكن لا تقبل بأي نسبة تسريب في خطوط مياه الشرب إذا كانت المواصفة تشترط صفراً مطلقاً.
5. ما هي اعتمادات مياه الشرب المطلوبة؟ في مشاريع مياه الشرب، اطلب شهادات اعتماد مركبات EPDM والإيبوكسي (WRAS / KTW / ACS / NSF-61) مرفقة بالعرض الفني، وبالنسبة للصمامات المدفونة تحقق من تقارير سماكة الإيبوكسي واختبار العزل الكهربائي للخلو من الثقوب (Holiday Test). هذه الاعتمادات تكلف المصانع استثمارات مالية حقيقية، والعروض التي ترد بدونها لا تمثل في الغالب نفس الصمام المطلوب.

إن التطبيق الصارم لقائمة الفحص هذه يوجه الغالبية الساحقة من مشاريع المياه والبنية التحتية نحو عائلة الصمامات ذات الإسفين المرن، وتلك هي النتيجة الهندسية السليمة. بينما يحافظ الإسفين المصمت على مكانته الراسخة في خطوط البخار والزيت الحراري والعزل الصناعي عالي الحرارة حيث لا بديل يلائمه. وتحديد المواصفات بناءً على الوسيط والحرارة أولاً، ثم المعيار القياسي ثانياً، والسعر أخيراً، هو ما يضمن بقاء الصمام البوابي مدفوناً وموثوقاً لثلاثين عاماً دون مشاكل، وهو الهدف الهندسي الأساسي من تركيبه.
