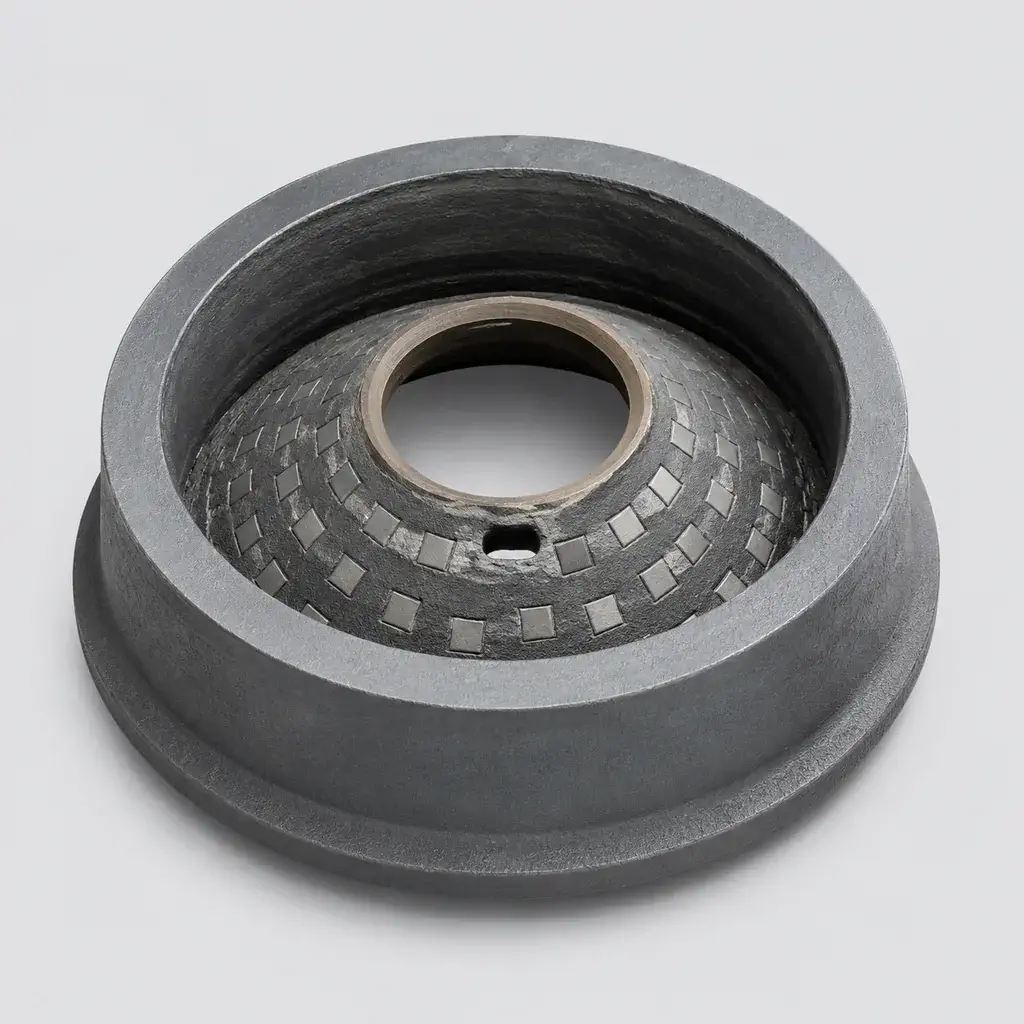

لا تُطلب قطع تآكل الكسارات المخصصة بالطريقة نفسها التي تُطلب بها قطع الغيار القياسية. فالرسم مفيد، لكنه لا يصف مادة التغذية أو نمط التآكل أو تاريخ التشقق أو جدول التوقف أو هدف الأداء الفعلي لدى المشتري. ويجمع عرض السعر الأقوى بين البيانات الهندسية وبيانات التشغيل. يشرح هذا الدليل كيفية طلب قطع تآكل مخصصة للكسارات انطلاقاً من الرسومات، وما يحتاج إليه مورّد المسبوكات قبل التسعير، وكيف تسير عملية الصب، وما نقاط ضبط الجودة المهمة قبل الشحن.
متى تكون قطع التآكل المخصصة مناسبة؟
تكون قطع التآكل القياسية عادةً الخيار الأسرع عندما يكون طراز الكسارة شائعاً وظروف التشغيل عادية. ويصبح الصب المخصص مفيداً عند انطباق إحدى الحالات التالية:
- الآلة قديمة أو معدلة أو أعيد بناؤها محلياً
- رقم قطعة OEM غير واضح
- القطعة الحالية ملائمة لكنها تتآكل سريعاً جداً
- يرغب المصنع في تغيير شكل السن أو قطاع البطانة أو تصميم سطح الصدم
- يتركز التآكل في منطقة واحدة بينما تبقى بقية القطعة صالحة للخدمة
- يحتاج المشتري إلى قطع مركبة ذات مصفوفة معدنية أو معززة بسبيكة صلبة
- تكون القطعة بطانة مطحنة أو لوح تغذية أو بطانة جانبية أو غلاف مضخة أو مسبوكاً واقياً خاصاً مصنوعاً وفق الرسم
لا يعني التخصيص بالضرورة التعقيد. فبعض القطع تحتاج فقط إلى تأكيد الرسم والصب التقليدي، بينما تتطلب أخرى تعديل المادة وتجهيز النموذج والتشغيل الآلي وفحوص الملاءمة وحزمة فحص أكثر تفصيلاً.
ما الذي يجب إرساله قبل طلب السعر؟
كلما اكتملت حزمة طلب عرض السعر، تمكن المورّد من التسعير بدقة أكبر. قدّم الحد الأدنى التالي:
- اسم القطعة ونوع الآلة
- رقم قطعة OEM إن توفر
- الرسم بصيغة PDF أو DWG أو DXF أو STEP
- صور القطعة الجديدة إن توفرت
- صور القطعة المتآكلة بعد الخدمة
- المادة الحالية وعمر الخدمة
- مادة التغذية وأقصى حجم لها
- مشكلة التشغيل: تآكل سريع أو تشقق أو ملاءمة سيئة أو ارتخاء المسامير أو عدم ثبات حجم المنتج
- الكمية المطلوبة وتاريخ التسليم المستهدف
- متطلبات المعالجة السطحية والتعبئة
وبالنسبة إلى ألواح تآكل الكسارة الفكية، تكون صور شكل السن مفيدة بصفة خاصة. أما مخاريط وبطانات الكسارة المخروطية، فيكتسب قطاع الغرفة وحجم المنتج المستهدف أهمية خاصة. وبالنسبة إلى مطارق الكسارات التصادمية (Blow Bars)، تساعد معرفة تلوث التغذية وحمل الصدمة في تحديد ما إذا كان الكروم العالي أو المنغنيز هو الخيار الأكثر أماناً.
مراجعة الرسم: الأبعاد والملاءمة ونقاط الخطر
ينبغي أن يميز رسم المسبوكات الأبعاد الحرجة عن الأسطح غير الحرجة. ولا تحتاج كل الأسطح إلى تشغيل آلي؛ فالتشغيل الآلي الكامل يزيد التكلفة ومدة التوريد. وينبغي للمورّد مراجعة ما يلي:
- الطول والعرض والارتفاع والوزن الكلي
- أسطح التثبيت ومواضع ثقوب المسامير
- أسطح التلامس وأسطح القفل
- نقاط الرفع وخصائص المناولة الآمنة
- الحد الأدنى لسماكة الجدار ومناطق التركّز الحراري
- سماحات الانكماش والتشغيل الآلي
- إمكانية استخدام معدات النماذج الحالية أو الحاجة إلى نموذج جديد
إذا كان الرسم غير مكتمل، فقد تساعد قطعة نموذجية، مع أن شحن المسبوكات الثقيلة بطيء ومكلف. وفي كثير من الحالات يمكن للصور الواضحة مع عدة أبعاد مرجعية مقاسة أن تدعم المراجعة الأولية.
اختيار المادة للقطع المخصصة
اختر المادة وفق نمط الفشل، لا وفق العادة. وبالنسبة إلى القطع المتكررة، قد يكفي فولاذ المنغنيز أو الكروم العالي أو الفولاذ السبائكي القياسي. أما التآكل الموضعي الشديد، فقد يفتح النقاش حول فولاذ المنغنيز المضبوط بالعناصر السبائكية الدقيقة أو مناطق إدخالات TiC أو التعزيز بأسلوب MMC، ولكن فقط عندما تحدد صور القطعة المتآكلة منطقة مستهدفة واضحة.
| نمط الفشل | الاتجاه المحتمل |
|---|---|
| التشقق أو الانكسار المفاجئ | زيادة المتانة؛ ادرس المنغنيز أو فولاذاً سبائكياً أكثر متانة |
| تآكل كشطي سريع مع صدمات قليلة | ادرس الكروم العالي أو تصميماً معززاً بسبيكة صلبة |
| تآكل موضعي في شريط أو حافة واحدة | ادرس MMC أو التعزيز في منطقة التآكل العالي فقط |
| تآكل غير متساوٍ يغير حجم المنتج | راجع القطاع قبل تغيير التركيب الكيميائي |
| استطالة ثقوب المسامير أو تآكل أسطح الملاءمة | راجع الملاءمة والتشغيل الآلي والدعم الخلفي أو دعم التلامس |
في برنامج عام لقطع غيار الكسارات، يغطي فولاذ المنغنيز كثيراً من قطع الصدمات، ويغطي الكروم العالي القطع الكاشطة منخفضة الصدمات، ويغطي الفولاذ السبائكي تآكل الهياكل المتوازن، بينما تعالج MMC التآكل الموضعي الشديد. ويتيح المسار المخصص اتخاذ هذه القرارات لكل قطعة على حدة.
نظرة عامة على عملية الصب
تشمل مراحل صب قطع التآكل النموذجية ما يلي:
- مراجعة الرسم والعملية: تأكيد الأبعاد والمادة وسماحات التشغيل الآلي وخطة النموذج.
- تجهيز النموذج أو القالب: صنع النموذج أو تعديله وفق الانكماش وطريقة الصب المختارة.
- التشكيل: تجهيز قوالب الرمل أو قوالب الطريقة V (V-method) أو أنظمة القولبة بالنموذج المتبخر (EPC / Lost-foam) وفق الهندسة والكمية ومتطلبات السطح.
- الصهر والصب: ضبط التركيب الكيميائي حسب الصبة أو الدفعة والصب ضمن نطاق درجة الحرارة المناسب.
- التبريد السريع والمعالجة الحرارية: تطوير البنية والصلادة والمتانة المطلوبة. وتعتمد المسبوكات عالية الكروم والسبائكية بدرجة كبيرة على اتساق المعالجة الحرارية.
- التنظيف والكبس عند انطباقه والسفع بالخردق: إزالة المغذيات والممرات والرمل والقشور وتصحيح مشكلات الشكل العملية حيث تسمح العملية.
- التشغيل الآلي: تشغيل أسطح الملاءمة أو ثقوب المسامير أو أسطح التلامس عند الحاجة.
- الفحص: فحص الأبعاد والصلادة والعيوب البصرية والوثائق.
- التعبئة: حماية المسبوكات الثقيلة من الحركة والصدمات والتآكل أثناء الشحن البحري.
نقاط ضبط الجودة التي تمنع مفاجآت التوقف
أغلى حالات فشل القطع المخصصة هي اكتشاف عدم ملاءمة القطعة أثناء التوقف. لذلك ينبغي أن يركز ضبط الجودة قبل الشحن على الملاءمة وإمكانية التتبع.
حزمة الفحص الموصى بها:
- تأكيد إصدار الرسم ورقم القطعة في الوثائق
- شهادة التركيب الكيميائي للمادة حسب رقم الصبة، مع الاختبار الطيفي أو الكيميائي عند الحاجة
- سجل المعالجة الحرارية أو بيان الدفعة
- تقرير اختبار الصلادة والاختبار الميكانيكي عند اشتراطه للمادة
- فحص ميتالوغرافي للمسبوكات عالية الكروم أو السبائكية أو المعززة بالإدخالات عند الاتفاق عليه
- صور للأبعاد الرئيسية باستخدام القدَمات أو المقاييس
- فحص ثقوب المسامير وأسطح التثبيت والتلامس
- المسح ثلاثي الأبعاد للأشكال المعقدة عندما لا تكفي القياسات اليدوية
- الاختبار بالموجات فوق الصوتية لبعض المسبوكات الثقيلة أو السميكة أو الحرجة عند تحديده
- فحص بصري: عدم وجود تشققات أو انكماش خطير أو شوائب رملية أو لحام إصلاح غير آمن
- تأكيد تشطيب السطح والطلاء
- صور التعبئة قبل تحميل الحاوية
بالنسبة إلى القطع مرتفعة القيمة، يمكن ترتيب فحص من طرف ثالث. وحتى من دونه، تستطيع فحوص ما قبل الشحن المعتمدة على الصور اكتشاف كثير من المشكلات العملية.
مدة التوريد وتخطيط الإنتاج
تقع قطع التآكل المخصصة عادةً ضمن ثلاث فئات لمدد التوريد:
- نموذج قائم أو قطعة مألوفة: المسار الأسرع، وغالباً ما تُعامل كصب متكرر بعد تأكيد الرسم.
- نموذج جديد بهندسة بسيطة: يضيف إعداد النموذج وقتاً، بينما يبقى الإنتاج مباشراً نسبياً.
- قطعة ثقيلة أو معقدة أو عالية المخاطر: تتطلب مراجعة للعملية، وقد تتطلب صباً تجريبياً وفحصاً إضافياً وتخطيطاً أوسع.
لا تنتظر حتى تقترب القطعة الحالية من الفشل. يسجل برنامج الاستبدال الأفضل عمر الخدمة بالأطنان أو ساعات التشغيل، ثم يطلب المجموعة التالية قبل التوقف المخطط. وبالنسبة إلى قطع الخدمة القاسية، احتفظ بمجموعة طوارئ متى أمكن.
كيفية مقارنة عروض أسعار قطع التآكل المخصصة
لا تقارن سعر الوحدة وحده. قارن العرض كاملاً:
| البند | سبب الأهمية |
|---|---|
| مسار المادة | يؤثر في عمر التآكل وخطر التشقق |
| تكلفة النموذج أو العدد | تكلفة لمرة واحدة وقد يُعاد استخدامها للطلبات المتكررة |
| نطاق التشغيل الآلي | يتحكم في الملاءمة ومدة التوريد |
| حزمة الفحص | تقلل خطر التوقف |
| طريقة التعبئة | قد تتلف المسبوكات الثقيلة بعضها أثناء النقل |
| مدة التوريد | يجب أن تتوافق مع جدول التوقف |
| التواصل التقني | تتطلب القطع المخصصة توضيحاً سريعاً للرسومات |
لا يكون عرض السعر الأقل، إذا كانت مادته غير واضحة ولا يتضمن مراجعة الرسم أو فحص الأبعاد، أرخص فعلياً إذا لم تصل القطعة قبل نافذة التوقف.
هل تحتاج قطع تآكل مخصصة؟ ابدأ بمراجعة فنية
إذا كانت إحدى القطع تتآكل أسرع من المتوقع أو تتشقق أو تفقد ملاءمتها، فإن أسرع طريق عادةً هو مراجعة فنية قبل مقارنة الأسعار. أرسل الرسم مع بيانات التشغيل، ويمكن عندها مطابقة مسار المادة وعملية الصب ونطاق الفحص مع نمط الفشل الفعلي بدلاً من التخمين.
أرسل ما يلي:
- اسم القطعة وطراز الآلة ورقم الشركة المصنعة الأصلية إن توفر
- الرسم بصيغة PDF أو DWG أو DXF أو STEP
- صور القطعة المستهلكة التي توضح موضع الفشل بدقة
- المادة الحالية وعمر الخدمة بالأطنان أو ساعات التشغيل
- نافذة التوقف المستهدفة
تشرح صفحة قدرات صب قطع التآكل لدينا مراحل النموذج والتشكيل والصهر والمعالجة الحرارية والتشغيل الآلي والفحص التي تقوم عليها قطع التآكل المخصصة للكسارات. وعندما يتركز التآكل في منطقة واحدة من المسبوكة بدلاً من كامل سطحها، يغطي نطاق قطع التآكل المركبة والمعززة بالسبائك الصلبة التعزيز الموضعي المصمم انطلاقاً من أدلة القطعة المستهلكة.
