دليل اختيار صمامات الهواء: صمامات تنفيس الهواء، وسحب الخلخلة، والصمامات المدمجة

تحمل المياه المتدفقة إلى خطوط الأنابيب كميات ملحوظة من الهواء غير المرئي. فعلى سبيل المثال، يؤدي ملء خط رئيسي بقطر DN600 بسرعة تدفق 1.0 m/s إلى إدخال ما يقارب 280 L/min من الهواء إلى داخل الخط. وفي حين يخرج جزء من هذا الهواء عبر مخارج النهاية، يرتفع الجزء المتبقي ليستقر عند القمم والنقاط المرتفعة على مسار الخط. وعند ضغط تشغيلي يبلغ 6 bar، ينكمش حجم هذا الهواء المضغوط إلى سدس (1/6) حجمه عند الضغط الجوي، ليعمل كزنبرك هوائي يسبب اضطرابات هيدروليكية بالغة الخطورة.

ولا تقتصر أضرار الجيوب الهوائية على الجانب الهيدروليكي، بل تمتد إلى الإجهاد الميكانيكي للأنابيب. يؤدي تراكم الهواء إلى تضييق المقطع الفعلي للسريان، مما يرفع سرعة الجريان الموضعية ويزيد من فواقد الاحتكاك، وفي بعض الحالات ينخفض تدفق الخط إلى 70% من طاقته التصميمية. ونظراً لأن الهواء قابل للانضغاط بينما الماء غير قابل للانضغاط عملياً، فإن غلق المحابس في اتجاه المصب يؤدي إلى ارتداد موجات الضغط واصطدامها بالجيوب الهوائية. وتتسبب دورات الانضغاط والتمدد الناتجة في توليد ضغوط تصادمية تتجاوز بكثير قيم الطرق المائي المحسوبة، مما يسرع إجهاد وصلات الأنابيب وتصدعها عند النقاط المرتفعة.

ويمثل الضغط السالب (الخلخلة) خطر الانهيار الأسرع عند توقف المضخات المفاجئ، أو حدوث انفصال لعمود الماء، أو تفريغ الخط لأعمال الصيانة، حيث ينخفض الضغط الداخلي عن الضغط الجوي. لا تصمم الأنابيب الفولاذية وأنابيب البولي إيثيلين عالي الكثافة (HDPE) والـ PVC ذات الأقطار الكبيرة لمقاومة قوى الانضغاط الخارجي الناتجة عن التفريغ؛ حيث يمكن لخط مدفون بقطر DN800 تحت متر من التربة الرطبة أن يتشوه بوضوح، كما قد تنهار الأنابيب البلاستيكية ذات الجدران الرقيقة كلياً. ويضمن اختيار صمام هواء ذي منفذ سحب واسع دخول الهواء فور انخفاض الضغط، مما يعادل الضغط الداخلي ويحمي جسم الأنبوب من الانبعاج.

يعد طلب "صمام هواء" دون تحديد دقيق خطأً هندسياً شائعاً في التوريدات، حيث يؤدي صمام الهواء ثلاث وظائف مختلفة كلياً تتطلب آليات ومقاسات منافذ متباينة.

الوظيفة الأولى هي التنفيس المستمر للهواء تحت ضغط التشغيل العادي. تحتوي المياه عادة على نسبة هواء ذائب تتراوح بين 8 إلى 20 ppm. ومع انخفاض الضغط على طول المسار الهيدروليكي، تنفصل فقاعات الهواء الدقيقة وتتجمع عند القمم. وتقوم فتحة التنفيس الصغيرة المزودة بآلية العوامة بطرد هذه التراكمات تلقائياً على مدار ساعات التشغيل دون السماح للماء بالتسرب.

الوظيفة الثانية هي سحب الهواء بكميات كبيرة للحماية من الخلخلة. فعند تفريغ الخط أو انفصال عمود الماء، يجب أن يفتح منفذ الصمام الكبير فوراً لتدفق الهواء الجوي بمعدل يفوق سرعة انخفاض منسوب الماء لمنع نشوء ضغط سالب، وهي المهمة الموكلة لصمامات الهواء عالية السرعة أو المنفذ الكبير في الصمامات المدمجة.

الوظيفة الثالثة هي الطرد الكلي للهواء أثناء تعبئة الخط لأول مرة أو بعد الصيانة. يجب السماح للكتلة الهوائية الكبيرة أمام عمود الماء المندفع بالخروج سريعاً دون إغلاق مفاجئ للصمام قبل وصول الماء إلى العوامة. ولهذا السبب، تتطلب خطوط النقل البلدية دائماً وجود صمامات توفر تصريفاً كبيراً للهواء ومقاومة للخلخلة، جنباً إلى جنب مع إمكانية التنفيس المستمر للفقاعات عند كل نقطة مرتفعة.

تعتمد مناقصات ومشاريع شبكات المياه في منطقة الخليج والشرق الأوسط على ثلاثة تصميمات أساسية، تتطابق مع المنتجات المعتمدة في خطوط إنتاجنا.

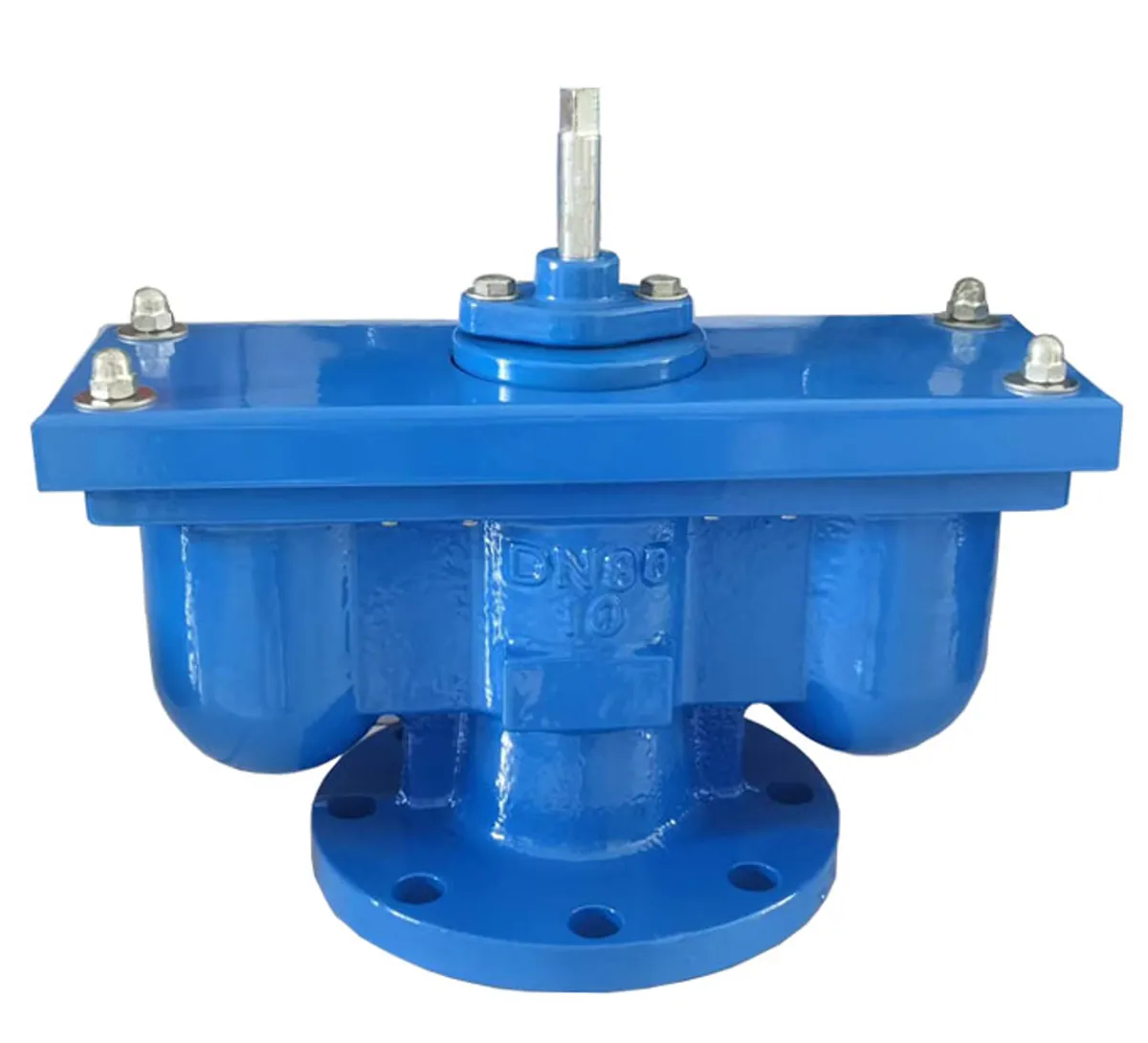

يجمع صمام الهواء ذو الفتحتين مثل طراز QB2 بين منفذ كبير ومنفذ صغير داخل جسم واحد؛ حيث يتولى المنفذ الكبير مهام التعبئة ومقاومة الخلخلة، بينما يتولى المنفذ الصغير التنفيس المستمر للهواء تحت ضغط التشغيل. يصنع من حديد الدكتايل بأقطار تتراوح من DN50 إلى DN200 مع وصلات ذات حواف وطلاء إيبوكسي، ويمثل الخيار القياسي لشبكات التوزيع البلدية ومشاريع الري والخطوط الصناعية.

أما صمام الهواء عالي السرعة مثل طراز FGP4X، فقد جرى تطويره خصيصاً لطرد كميات الهواء الضخمة بمقاومة سريان منخفضة؛ حيث يمنع تصميمه الديناميكي انغلاق العوامة المبكر بفعل تدفق الهواء عالي السرعة، مع تأمين سحب فوري للهواء عند الخلخلة. يحدد هذا الطراز في محطات الضخ وعلى خطوط النقل الرئيسية الطويلة بأقطار من DN50 إلى DN150.

ويوفر صمام الهواء المركب المدمج مثل طراز CARX كلا الوظيفتين بكفاءة عالية داخل حجرة مدمجة، مما يتيح طرد الهواء وسحبه بكميات كبيرة، إلى جانب التنفيس المستمر تحت الضغط. ويعد الحل الأمثل عند وصلات الخزانات وداخل غرف المحابس ذات المساحات المحدودة بأقطار من DN50 إلى DN200.

يوضح جدول المقارنة الفنية التالي الفروق الهندسية المحددة في دفاتر المواصفات.

تعتمد آلية تشغيل صمام الهواء كلياً على قوة الطفو وتفاضل الضغط الهيدروليكي دون الحاجة لأي مشغلات ميكانيكية أو مصادر طاقة كهربائية. تتحرك العوامة الداخلية رأسياً مع تغير منسوب الماء داخل حجرة الصمام؛ فعند تراكم الغازات وانخفاض منسوب السائل، تهبط العوامة لتبتعد عن مقعد الإحكام فاتحةً منفذ التنفيس. ومع عودة المياه لملء الحجرة، ترتفع العوامة بفعل الطفو لتعيد إحكام غلق المنفذ بدقة.

يختلف المنفذان الكبير والصغير في الشكل الهندسي والغرض الوظيفي؛ فالمنفذ الكبير مصمم كمسار عريض بمقعد مرن يضمن التدرج في الإغلاق مع صعود عمود الماء، مما يمنع صدمة الانغلاق العنيف، بينما يصمم المنفذ الصغير كفوهة دقيقة محسوبة لطرد الهواء المتراكم ضد ضغط التشغيل المستمر للشبكة دون حدوث تسريب مائي.

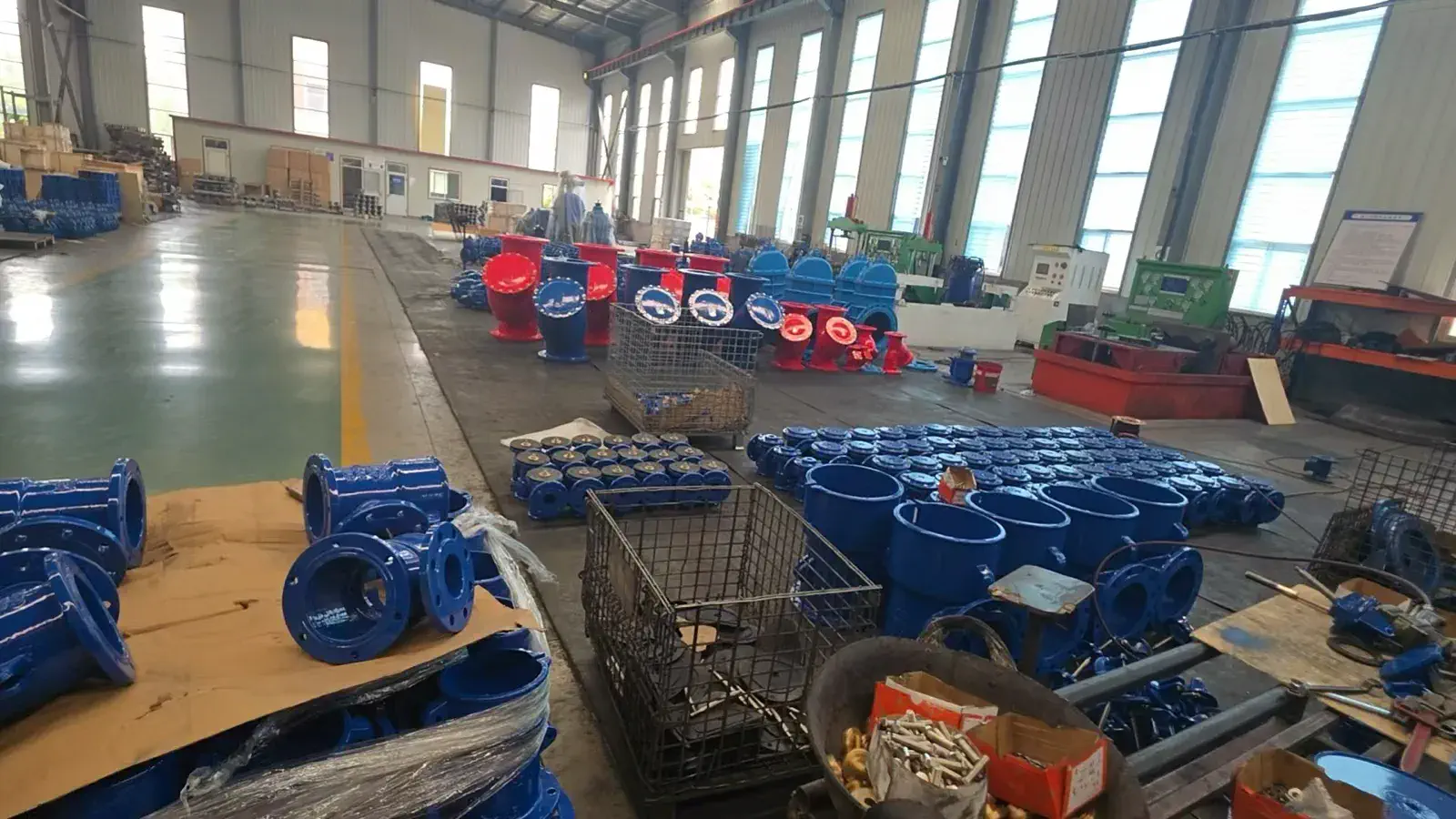

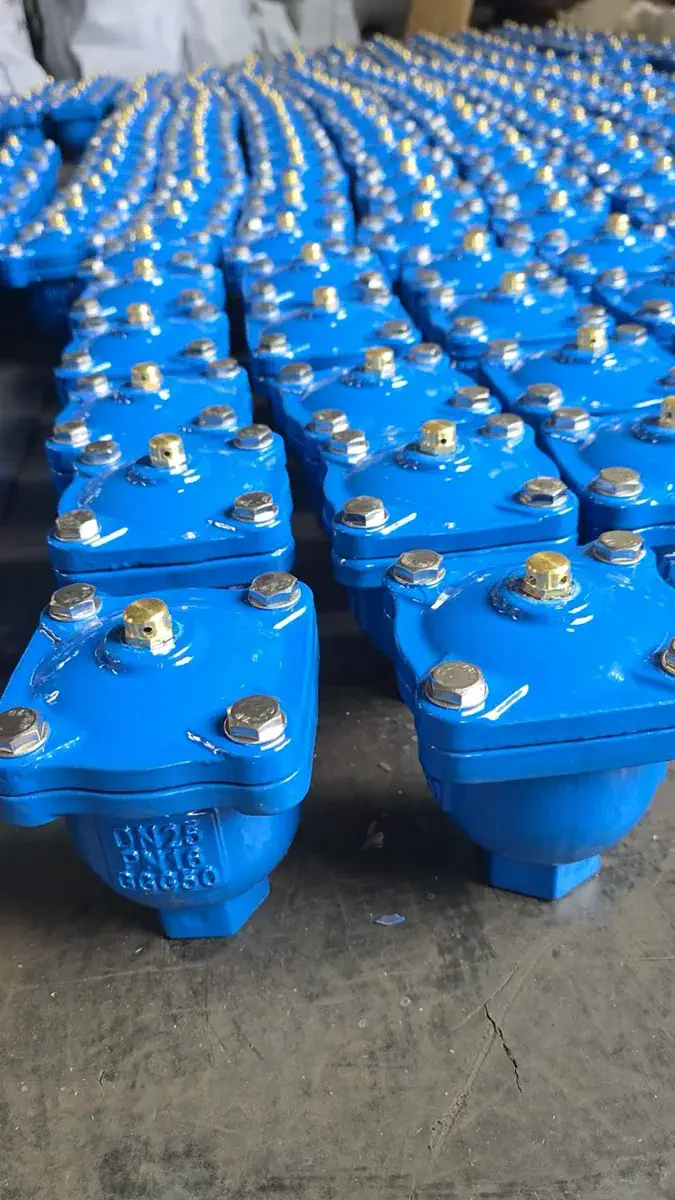

تحدد جودة المواد الداخلية العمر الافتراضي للصمام؛ ويشترط أن تصنع العوامة من الفولاذ المقاوم للصدأ (ستانلس ستيل AISI 304 أو AISI 316)، نظراً لأن العوامات البلاستيكية تفقد شكلها تحت درجات الحرارة المرتفعة في المناطق الحارة وتتعرض العوامات المغلفة بالمطاط للانفصال. كما يجب أن يصنع مقعد الإحكام من مطاط EPDM المبركن المقاوم لمياه الشرب المعالجة بالكلور وتغيرات درجات الحرارة والصدمات المتكررة. أما الهيكل فيصب من حديد الدكتايل (EN-GJS-450-10 أو ASTM A536) مع طلاء إيبوكسي ملتصق حرارياً (FBE). وتتوفر صمامات الهواء الصغيرة المسننة (DN15 إلى DN50) بخامات النحاس الأصفر (Brass) أو حديد الدكتايل.

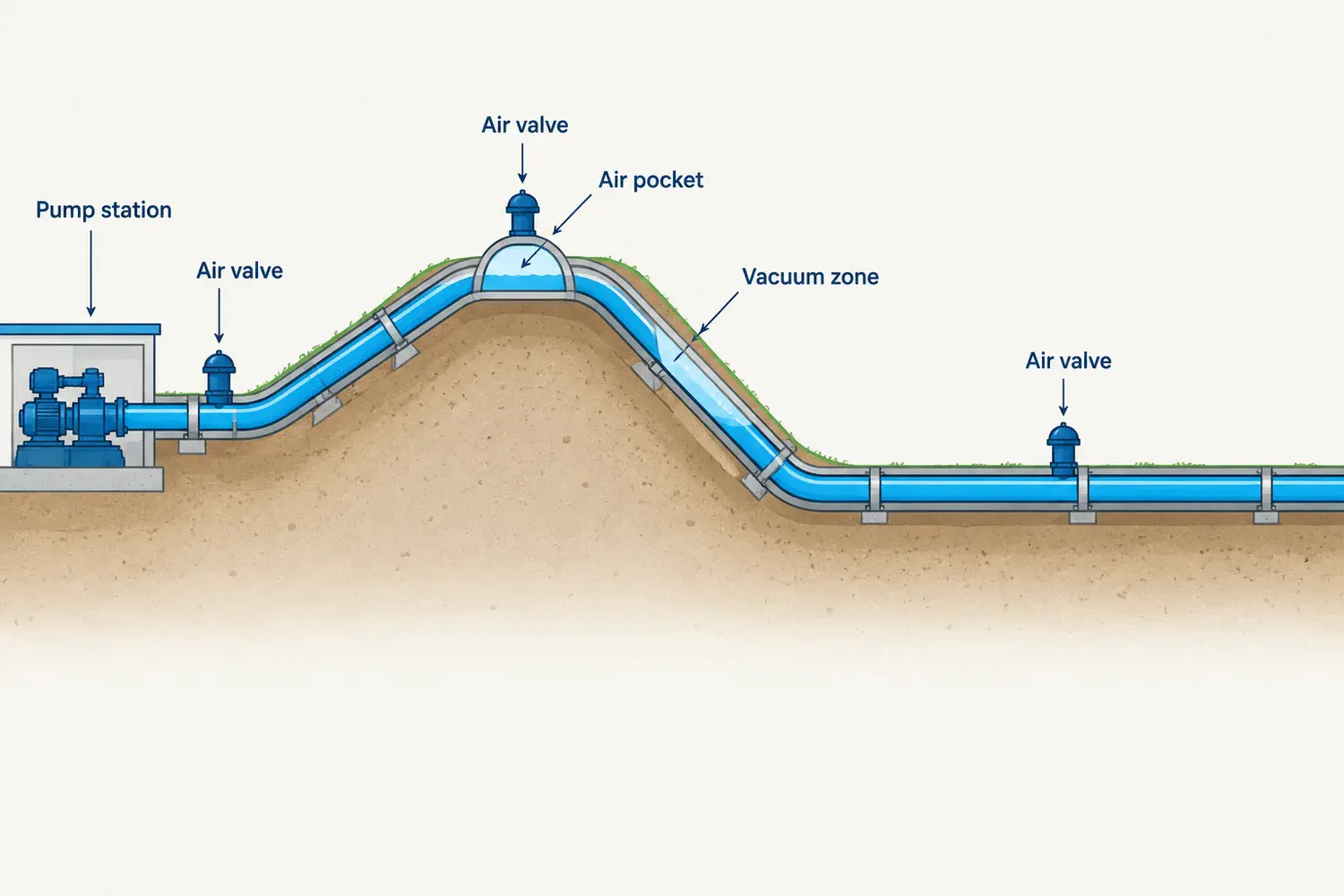

يخضع توزيع صمامات الهواء إلى الحسابات الهيدروليكية الدقيقة؛ حيث تشترط المعايير تركيب الصمامات عند كل قمة أو نقطة مرتفعة في المسار الهيدروليكي حتى وإن كان الارتفاع متراً واحداً فقط، وكذلك مباشرة بعد مخارج المضخات ومحابس عدم الرجوع لتصريف الهواء المندفع وسحب الهواء عند التوقف المفاجئ. كما توزع على مسافات تتراوح بين 400 إلى 800 متر على المسارات الأفقية الطويلة نظراً للانفصال المستمر للهواء الذائب، وعند بدايات المقاطع المنحدرة لأسفل، وأمام عدادات القياس الكبيرة ومحابس التحكم والفلاتر لحماية دقة القراءات.

ويعد دفن صمامات الهواء داخل غرف محابس غير جيدة التهوية خطأً فادحاً؛ إذ يجب تأمين سهولة الوصول للصيانة الدورية، وتوجيه أنابيب تصريف الهواء خارج الغرفة لمنع تجمع الضغط أو غمر الغرفة بالمياه، مع تزويد مخارج التهوية بمصافٍ دقيقة وشبكات حماية لمنع دخول الرمال والحشرات. كما ينصح دائماً بتركيب محبس عزل ببوابة قبل صمام الهواء لتمكين أعمال الكشف دون إيقاف الخط.

من الأخطاء الشائعة في اختيار صمامات الهواء مطابقة القطر الاسمي للصمام مع قطر الخط الرئيسي؛ فالأنبوب بقطر DN600 لا يحتاج إطلاقاً لصمام هواء بمقاس DN600، بل يحدد له عادة صمام بمقاس يتراوح بين DN80 إلى DN150 بناءً على عمليتي حساب منفصلتين.

يحسب مقاس المنفذ الكبير لطرد الهواء وفق معدل تدفق تعبئة الخط؛ حيث يمثل حجم الهواء الواجب طرده الحجم المزاح بفعل دخول الماء مضافاً إليه الهواء المحمول مع التدفق. واعتماداً على سرعات التعبئة التصميمية القياسية التي تتراوح بين 0.3 إلى 1.0 m/s في الخط الرئيسي، يختار مقاس المنفذ من منحنيات السعة للمصنع بما يضمن بقاء الضغط الداخلي للهواء دون 0.5 bar أثناء التعبئة لتفادي احتباس الهواء وتوقف المضخات عن الإمداد.

أما وظيفة سحب الهواء لمقاومة الخلخلة، فتحسب بناءً على أقصى معدل تدفق متوقع عند انفصال عمود الماء أو التفريغ الطارئ بالجاذبية؛ حيث يجب أن يسمح منفذ السحب بمرور الهواء بمعدل مساوٍ لأقصى تدفق خارجي للمياه، مع الحفاظ على فارق الضغط السالب الداخلي بأقل من 0.2 bar تحت الضغط الجوي لحماية الأنبوب من الانبعاج.

ويحسب المنفذ الصغير بناءً على معدل انبعاث الهواء الذائب عند ضغط التشغيل، وهو ما يرتبط بدرجة حرارة المياه ومعدلات هبوط الضغط. وتغطي الفوهات الصغيرة القياسية (من 1.5 إلى 3.0 مم) هذه المعدلات عند ضغوط 6 إلى 10 bar، وتتم المقارنة بين الموردين بناءً على منحنيات سعة تصريف الهواء المصادق عليها وليس القطر الظاهري للشفة.

وأخيراً، يجب مطابقة فئة ضغط الصمام مع تصنيف الأنبوب؛ حيث تلائم فئة PN10 خطوط الجاذبية والشبكات منخفضة الضغط، وتلائم فئة PN16 خطوط الضخ القياسية، بينما تخصص فئة PN25 فما فوق لخطوط النقل ذات الضغوط العالية. وفي جميع الحالات، يجب اشتراط اختبار المصنع للهيكل عند 1.5 ضعف ضغط التشغيل الاسمي، وللمقعد عند 1.1 ضعف التصنيف، مع التحقق في وضعي الاستقرار والطفو.

تخضع صمامات هواء شبكات المياه لمنظومتين قياسيتين رئيسيتين في مشاريع الشرق الأوسط؛ حيث تحدد المواصفة الأوروبية EN 1074-4 المتطلبات الوظيفية واختبارات الأداء الهيدروليكي والإحكام ومقاومة التفريغ، بينما تحدد المواصفة الأمريكية AWWA C512 اشتراطات صمامات تنفيس وسحب وصمامات الهواء المركبة لمرافق المياه، وتكثر الإشارة إليها في مشاريع الهيئات البلدية وشركات المقاولات الكبرى (EPC) في المملكة العربية السعودية.

تختلف المواصفتان في بروتوكولات الاختبار وطريقة إعلان سعة التصريف؛ وبالتالي لا يمكن اعتبار الصمامات المعتمدة وفق AWWA مكافئة بصورة تلقائية للصمامات المعتمدة وفق EN من حيث الأرقام المدونة دون الرجوع لمنحنيات تفاضل الضغط الفعلية، مما يستوجب توضيح المواصفة الحاكمة في مستندات التوريد.

وفي مشاريع المملكة العربية السعودية، تخضع صمامات مياه الشرب المستوردة للوائح الفنية لهيئة المواصفات والمقاييس (SASO) عبر منصة سابر (SABER). ويتعين استخراج شهادة مطابقة المنتج (PCoC) وشهادة مطابقة الإرسالية (SCoC) لكل شحنة قبل الشروع في التوريد لتجنب أي تأخير جمركي في الموانئ.

على الرغم من أن صمامات الهواء تمثل جزءاً يسيراً من التكلفة الرأسمالية للمشروع، إلا أن الإخلال بجودتها يسبب خسائر جسيمة لا تظهر إلا بعد حدوث كسر بالخط. لذا يلزم تطبيق معايير التدقيق التالية مع عروض الأسعار المقدمة.

أولاً، طلب منحنيات السعة المصادق عليها مختبرياً لطرد وسحب الهواء عند فروق ضغط محددة وعدم الاكتفاء بمقاس الصمام الاسمي. ثانياً، التحقق من أن العوامة مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316 وليست من اللدائن البلاستيكية مع شهادات فحص المواد (MTR). ثالثاً، مطابقة مطاط المقاعد لمواصفة EPDM المعتمدة لمياه الشرب ومقاومة مركبات الكلور. رابعاً، التأكد من أن الهيكل مصبوب من حديد الدكتايل المطلي بالإيبوكسي الملتصق حرارياً (FBE) بسماكة لا تقل عن 250 ميكرون وفق مواصفات DIN 30677-2 أو GSK.

خامساً، اشتراط شهادات الاختبار الهيدروستاتيكي لكل دفعة عند 1.5 ضعف الضغط المقنن للهيكل واختبار المقعد تحت ضغط منخفض (بحد أدنى 0.5 bar في اختبار فقاعات المقعد). سادساً، مطابقة أداء سحب الهواء لمنع الانغلاق المفاجئ أثناء التفريغ. سابعاً، طلب قطع الغيار الأساسية المخصصة للصيانة (العوامات، المقاعد المطاطية، حلقات الإحكام) بالتزامن مع توريد الصمامات لضمان استمرارية التشغيل.
